2021/07/26 (MON)プレスリリース

最先端超伝導検出器で探るミュオン原子形成過程の全貌
-負ミュオン・電子・原子核の織り成すフェムト秒ダイナミクス-

キーワード:研究活動

OBJECTIVE.

理化学研究所(理研)開拓研究本部東原子分子物理研究室の奥村拓馬特別研究員、東俊行主任研究員、岡田信二協力研究員(研究当時、現中部大学准教授)、日本原子力研究開発機構の橋本直研究員、立教大学の山田真也准教授、一戸悠人助教、東京都立大学の竜野秀行客員研究員、カスラー・ブロッセル研究所のポール・インデリカート教授、筑波大学のトン・ショウミン准教授、東京大学カブリ数物連携宇宙研究機構の高橋忠幸教授、高エネルギー加速器研究機構物質構造科学研究所の三宅康博特別教授らの国際共同研究グループ※は、最先端X線検出器である超伝導転移端マイクロカロリメータ(TES)[1]を用いて、「ミュオン原子[2]」から放出される「電子特性X線[3]」のエネルギースペクトルを精密に測定し、ミュオン原子形成過程のダイナミクスの全貌を明らかにしました。本研究成果は、負ミュオン[2]・電子・原子核から構成されるエキゾチック量子少数多体系[4]のダイナミクスという新たな研究分野の開拓につながると期待できます。

負ミュオンが金属の鉄の中に打ち込まれると、負ミュオンと鉄原子核で構成されるミュオン鉄原子が生成されます。今回、国際共同研究グループは宇宙X線観測などに向けて開発されてきたTESを大強度陽子加速器施設J-PARC物質・生命科学実験施設 MLF [5]に持ち込み、ミュオン鉄原子から放出される電子特性X線を精密測定しました。TES検出器の高いエネルギー分解能により、ミュオン鉄原子による電子特性X線のエネルギースペクトルが、1本の鋭いピークではなく、幅広い非対称な構造を持つことが分かりました。また、このスペクトル構造からミュオン原子形成過程における負ミュオン・束縛電子[6]のフェムト秒ダイナミクスの解明に成功しました。

本研究は、科学雑誌『Physical Review Letters』のEditors’ Suggestionに選ばれ、オンライン版(7月27日付)に掲載されます。

1.背景

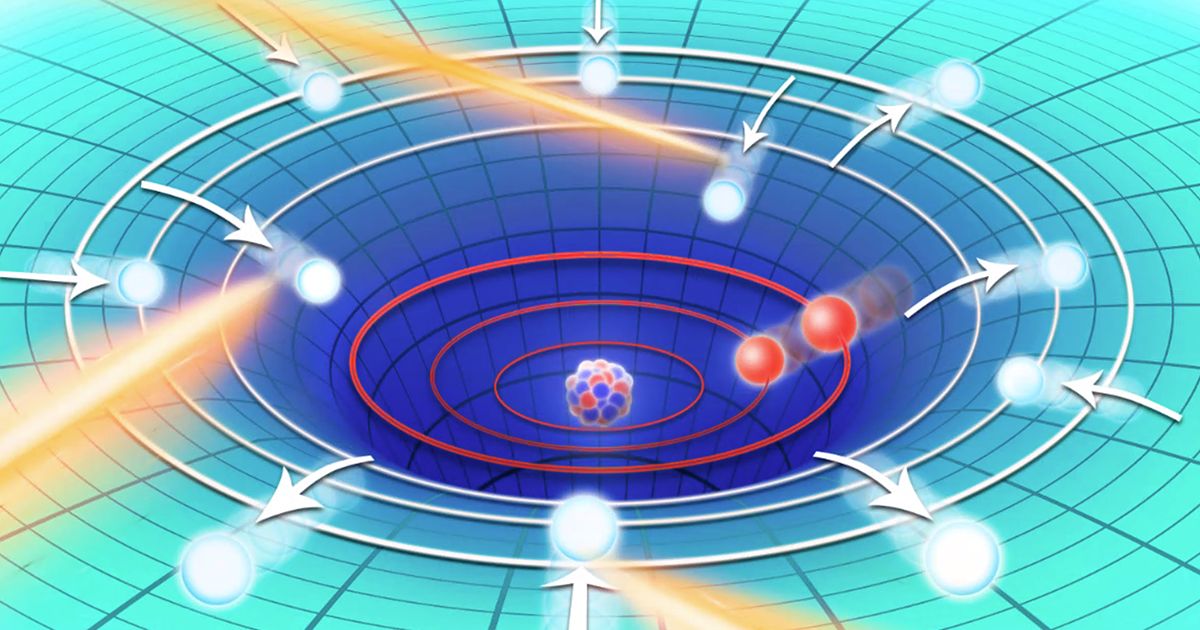

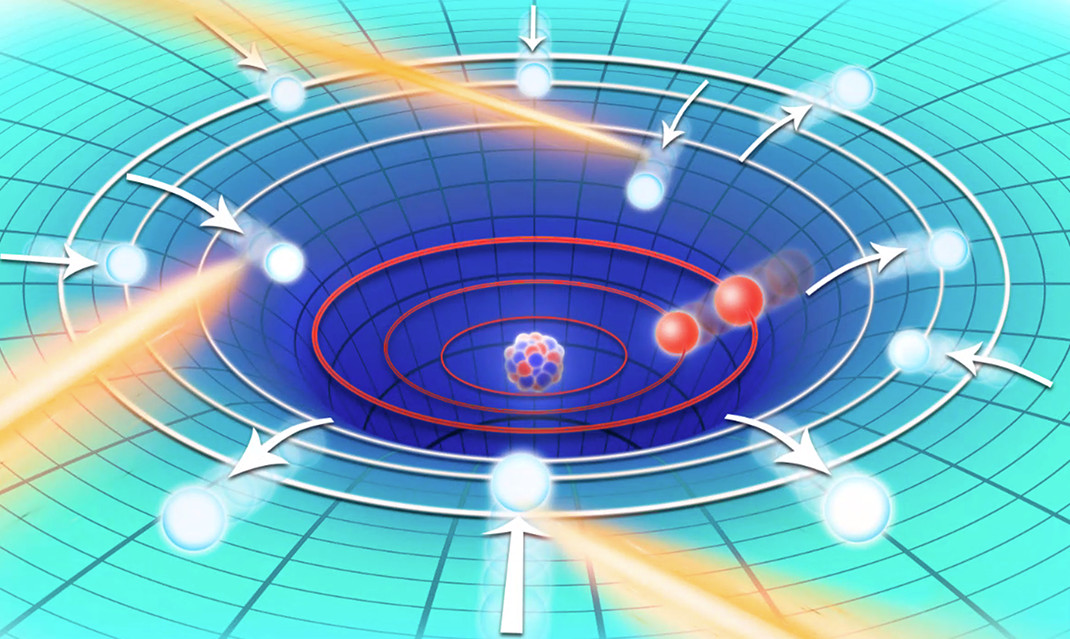

図1 ミュオン原子脱励起過程のダイナミクス 負ミュオン(赤い球)が鉄原子に捕獲されカスケード脱励起する際に、たくさんの束縛電子(白い球)が放出された後、周囲より電子が再充填される。これに伴って、電子特性K-X線(オレンジ色の光線)が放出される。

ミュオン(ミュー粒子)は、1930年代に宇宙線から発見された電子よりも約200倍重い素粒子です。現在は加速器で人工的に生成でき、ビームとして取り出すことで、さまざまな科学研究に用いられています。正または負の電荷を持つミュオンが存在しますが、負ミュオンは物質中では「重い電子」として振る舞います。原子は原子核とその周りを回る電子で構成されますが、原子核と一つの負ミュオンで「ミュオン原子」と呼ばれるエキゾチックな原子を作ることができます(図1)。

ミュオン原子の最大の特徴は、束縛ミュオン[6]の軌道半径が束縛電子の軌道半径の約200分の1であり、原子核に極めて接近していることです。これまでミュオン原子は、原子核の大きさの決定や基礎物理学の検証のために広く研究されてきました。

一つの負ミュオンが原子に近づくと、負ミュオンは初め、原子の励起準位[7]軌道に捕獲されます。続いて、原子内のたくさんの束縛電子を弾き飛ばしながら、励起準位から下の準位へ次々に脱励起[7]していきます。一方、負ミュオンにより生じた原子内の空の電子軌道は、上の準位の束縛電子や負ミュオンの周囲の媒質に含まれる電子により再充填されていきます(図1)。

ミュオン原子の形成では、負ミュオンや電子が関わるこれらの過程が、数十フェムト秒(fs、1fsは1000兆分の1秒)という短い時間の間に立て続けに起こります。そのため、これまでミュオン原子形成過程のダイナミクスを捉える実験的手法は開発されておらず、具体的に負ミュオンがどのように移動し、それに伴い電子の配置や数がどのように変化していくのか、その全貌は分かっていませんでした。

2.研究手法と成果

国際共同研究グループは、脱励起の際にミュオン原子が放出する「電子特性X線」のエネルギーに着目しました。このエネルギーは、X線放出時のミュオン原子内の束縛電子の配置や数、さらにミュオン軌道などの状態を反映するため、電子特性X線のエネルギースペクトルを精密に測定できれば、その形状からミュオン原子形成過程のダイナミクスが分かります。
しかし、電子特性X線が持つエネルギーの数十電子ボルト(eV)程度の違いを測定したいのに対し、典型的なX線検出器である半導体検出器のエネルギー分解能は数千eVのX線に対して数百eVです。そのためこれまでは、数十電子ボルトの細かなピークを捉えることはできず、この分解能の不足により、電子特性X線のスペクトル形状の精密測定は困難でした。

そこで、宇宙X線観測などに向けて開発されてきた高分解能X線検出器の超伝導転移端マイクロカロリメータ(TES)を新たに導入し、金属の鉄を標的に負ミュオンを打ち込み、生成されたミュオン鉄原子から放出される電子特性X線を測定しました。実験は、世界最高強度の低速ミュオンビームを得ることができる、茨城県東海村の大強度陽子加速器施設J-PARCで行いました。

実験の結果、従来よりも1桁以上高いエネルギー分解能を実現し(半値幅[8]5.2eV)、ミュオン鉄原子から放出される電子特性KαX線、KβX線[9]のスペクトルが、それぞれ200eV程度の広がりを持つ非対称な形状であることを世界で初めて突き止めました(図2)。また、ハイパーサテライト(Khα)X線[9]と呼ばれる電子基底準位に2個穴が空いている場合に放出される電子特性X線も発見しました(図2)。

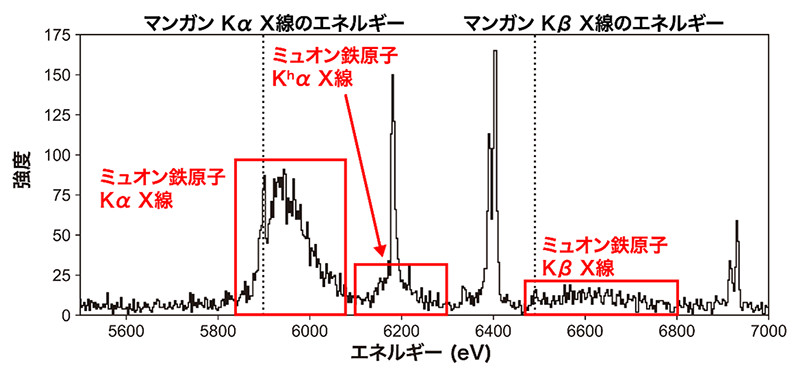

図2  超伝導転移端マイクロカロリメータにより測定したミュオン鉄原子のX線スペクトル

ミュオン鉄原子の電子特性X線は、鉄より原子番号が一つ小さいマンガン原子の電子特性X線のエネルギー位置に現れる。超伝導転移端マイクロカロリメータの高い分解能(5.2eV)により、ミュオン鉄原子からの電子特性X線のスペクトル(KαX線、KhαX線、KβX線)が200eV程度の幅を持つ非対称なピークになることを明らかにした。
時々刻々と変化していく束縛電子や束縛ミュオンの状態により、電子特性X線のエネルギーが変化し、それらが重なり合った結果、電子特性X線のスペクトルは幅広い非対称な構造を形成すると考えられます。ミュオン原子形成過程のダイナミクスを解明するために、多配置ディラック・フォック法[10]により各時刻における電子特性X線エネルギーを計算し、電子特性X線スペクトルをシミュレーションしました。実験結果のX線スペクトルの形状とシミュレーション結果を照らし合わせたところ、ミュオンは鉄原子に捕獲された後、30fs程度でエネルギーの最も低い基底準位に到達することが分かりました(図3)。具体的には、最初の6fsで鉄原子の全束縛電子26個のうち7~8個ほどは弾き飛ばされますが、周囲の鉄原子から比較的ゆっくりと再充填され、およそ30fsで元の状態に戻ります。この再充填の速度は、実験結果との比較から0.35fs-1である(つまり、ミュオン鉄原子への電子移動が2.9fsに1回の割合で起こる)であることを突き止めました。

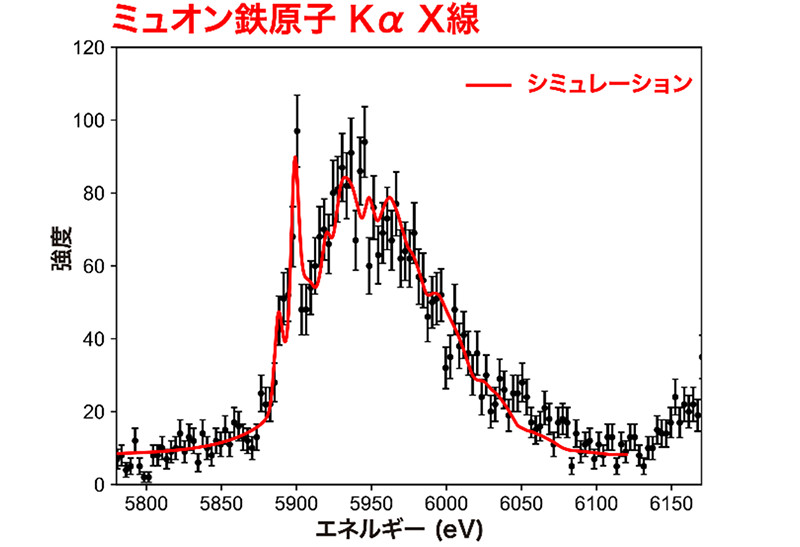

図3 ミュオン鉄原子形成過程のシミュレーション結果と実験結果の比較

ミュオン原子形成過程のシミュレーションにより得たX線スペクトルと実験結果の比較。シミュレーション結果は電子の再充填速度を0.35fs-1としたときの実験結果を見事に再現する。なお、左に見える鋭いピークはマンガン原子の電子特性KX線(KαX線、KβX線)によるもので、負ミュオンが最終的に原子核に捕獲されたときに生成する。

3.今後の期待

本研究では、最先端の検出器であるTES検出器を導入することで、ミュオン鉄原子から放出される電子特性X線のスペクトルを世界で初めて精密測定しました。そして得られたスペクトル形状を手掛かりに、これまで未知であったミュオン原子形成過程の全貌を解明しました。ミュオン原子形成過程はfsスケールの非常に速い現象であり、そのダイナミクスを捉えたのは本研究が初めてです。本成果は、ミュオン原子をはじめとしたエキゾチックな量子少数多体系のダイナミクスという、新たな研究分野の開拓に貢献するものと期待できます。

本手法は広い対象に適用が可能であり、ここから得られるさまざまな物質における電子充填速度は物質の物性に敏感なプローブになり得ると考えられます。今後は鉄以外の金属だけでなく、絶縁体などに適用することで、新たな物性研究プローブとしての可能性を探索したいと考えています。

また、ミュオン原子は極限環境下における基礎物理を検証する舞台として期待されていますが、その際ミュオン原子の束縛電子の有無や個数が実験精度を支配します。本研究により、ミュオン原子形成過程におけるこれらの時間変化が明らかになったことで、ミュオン原子を用いた実験精度の大きな向上が見込まれます。

4.論文情報

  • タイトル:De-excitation dynamics of muonic atoms revealed by high precision spectroscopy of electronic K x rays
  • 著者名:Takuma Okumura, Toshiyuki Azuma, Douglas A. Bennett, Pietro Caradonna, I-Huan Chiu, William B. Doriese, Malcolm S. Durkin, Joseph W. Fowler, Johnathon D. Gard, Tadashi Hashimoto, Ryota Hayakawa, Gene C. Hilton, Yuto Ichinohe, Paul Indelicato, TadaAki Isobe, Sohtaro Kanda, Daiji Kato, Miho Katsuragawa, Naritoshi Kawamura, Yasushi Kino, Kenya M. Kubo, Kairi Mine, Yasuhiro Miyake, Kelsey M. Morgan, Kazuhiko Ninomiya, Hirofumi Noda, Galen C. O'Neil, Shinji Okada, Kenichi Okutsu, Takahito Osawa, Nancy Paul, Carl D. Reintsema, Dan R. Schmidt, Kouichiro Shimomura, Patrick Strasser, Hirotaka Suda, Daniel S. Swetz, Tadayuki Takahashi, Shinichiro Takeda, Soshi Takeshita, Motonobu Tampo, Hideyuki Tatsuno, Xiao-Min Tong, Yasuhiro Ueno, Joel N. Ullom, Shin Watanabe, and Shinya Yamada
  • 雑誌:Physical Review Letters (Editors’ Suggestion)

5.補足説明

[1] 超伝導転移端マイクロカロリメータ(TES)
マイクロカロリメータは、物質がX線を吸収したときの温度上昇からX線のエネルギーを決定する検出器。超伝導転移端マイクロカロリメータは、超伝導-常伝導の相転移近傍における急峻な電気抵抗の変化を利用して、X線吸収による温度変化を測定する。超伝導転移を利用することで、わずかな温度変化を大きな抵抗変化として検出できるため、X線エネルギーの高分解能測定が可能になる。TESはTransition-Edge Sensorの略。

[2] ミュオン原子、負ミュオン
ミュオンは素粒子の一つであり、標準模型における第二世代の荷電レプトンである。正または負の電荷を持つミュオンが存在し、いずれも1/2のスピンを持ち、平均寿命は2.2マイクロ秒である。負ミュオンは、弱い相互作用によって電子、ミューニュートリノおよび反電子ニュートリノに崩壊する。負ミュオンは電子よりも約200倍重く、負ミュオンは電子と同じ負の電荷を持つため、電子と同様に、正の電荷を持つ原子核に束縛され「重い電子」として振る舞う。負ミュオンと原子核により構成される原子をミュオン原子と呼ぶ。ミュオン原子は、最終的には負ミュオンの寿命、あるいは負ミュオンが原子核に捕獲されることで崩壊する。

[3] 電子特性X線
何らかの要因により原子の内側の軌道電子(内殻電子)が弾き飛ばされると、外側の軌道の電子によって速やかに空いた軌道が補填され、余分なエネルギーがX線として放出される。このX線は原子により固有のエネルギーを持つため、電子特性X線と呼ばれる。本研究で測定したミュオン鉄原子による電子特性X線は、ミュオンが脱励起する際に内殻電子を弾き飛ばした結果放出されたもので、負ミュオン特性X線とも呼ばれる。

[4] 量子少数多体系
量子力学に従う複数の粒子から構成される系のこと。ミュオン原子は、負ミュオンと複数の電子および原子核により構成される量子少数多体系である。このような系は、複数の粒子が互いに力を及ぼし合い強く相関するため、理論的な取り扱いが難しい。

[5] 大強度陽子加速器施設J-PARC物質・生命科学実験施設 MLF
J-PARCは茨城県東海村にある加速器施設で、世界最高レベルの強度の陽子ビームを利用して、素粒子・原子物理学、物質・生命科学などさまざまな分野の先端研究が行われている。J-PARC内の物質・生命科学実験施設 MLFに、世界最高強度のミュオンビームを発生させることができるミュオン科学実験施設MUSEがある。

[6] 束縛ミュオン、束縛電子
原子内で原子核に空間的に束縛された状態にある電子を束縛電子と呼ぶ。そのエネルギー準位に応じた殻構造をとり、低い方からK殻、L殻、M殻と名付けられている。負ミュオンも同様に原子核に束縛された状態をとり、束縛ミュオンと呼ぶ。ただし、質量が電子より約200倍重いため、その殻構造の大きさは200分の1に小さくなり、結合エネルギーは200倍になる。

[7] 励起準位、脱励起
量子力学によると、原子核に束縛されたミュオンや電子は離散的な軌道を運動しなければならず、それに伴いそのエネルギーも同様に離散化(量子化)される。エネルギーが最も低い軌道に粒子が存在するとき、その粒子は基底準位にあるといい、それよりも高いエネルギーの軌道に存在するとき、その粒子は励起準位にあるという。一般にエネルギーが高い準位ほど軌道半径が大きく、不安定である。エネルギーが高い準位から低い準位へ粒子が遷移することを脱励起と呼ぶ。ミュオン原子の場合、脱励起の際に生じる余分なエネルギーは主に束縛電子を弾き飛ばすのに用いられる。

[8] 半値幅
ある観測値の半分の値の時の横幅を示す。検出器における半値幅では、この値が小さいほど分解能の高い観測ができることを示す。本研究で用いたTESは、半値幅5.2eVを実現しており、従来の半導体検出器の持つ数百eVの分解能を遥かにしのぐことから、構造をもった幅広の電子特性K-X線のピークを捉えることができた。

[9] KαX線、KβX線、ハイパーサテライトX線Khα
KαX線、KβX線は、最もエネルギーの低い基底準位の軌道に穴が1個空き、そこに周囲から電子が再充填される際に放出される電子特性X線のこと。どの軌道の電子が空の軌道を補填したかによってX線のエネルギーが異なり、エネルギーが低い順にKαX線、KβX線と呼ばれる。ハイパーサテライトX線Khαは、基底準位の軌道に穴が2個空いた場合に放出される電子特性X線である。

[10] 多配置ディラック・フォック法
相対性理論を考慮して多電子系のエネルギーを計算する量子力学手法のうちの一つ。さまざまな電子配置の間の相互作用を考慮することで、量子少数多体系における電子間の相関を取り入れたエネルギー計算ができる。

※国際共同研究グループ

  • 理化学研究所
    • 開拓研究本部 東原子分子物理研究室
      特別研究員 奥村 拓馬(おくむら たくま)
      主任研究員 東 俊行(あずま としゆき)
      協力研究員(研究当時) 岡田 信二(おかだ しんじ)
      (現 中部大学 工学部 創造理工学実験教育科 准教授)基礎科学特別研究員(研究当時) 上野 恭裕(うえの やすひろ)
    • 仁科加速器科学研究センター RI物理研究室
      専任研究員 磯部 忠昭(いそべ ただあき)
  • アメリカ国立標準技術研究所(NIST)

    研究員 ダグラス・ベネット(Douglas A. Bennett)
    研究員 ウイリアム・ドリース(William B. Doriese)
    研究員 マルコム・ダーキン(Malcolm S. Durkin)
    研究員 ジョセフ・フォウラー(Joseph W. Fowler)
    研究員 ジョナサン・ガード(Johnathon D. Gard)
    研究員 ジーン・ヒルトン(Gene C. Hilton)
    研究員 ケルシー・モーガン(Kelsey M. Morgan)
    研究員 ガレン・オニール(Galen C. O'Neil)
    研究員 カール・ラインツィマ(Carl D. Reintsema)
    研究員 ダン・シュミット(Dan R. Schmidt)
    研究員 ダニエル・スウェッツ(Daniel S. Swetz)
    研究員 ジョエル・ウロム(Joel N. Ullom)

  • 東京大学 国際高等研究所 カブリ数物連携宇宙研究機構(Kavli IPMU)

    教授 高橋 忠幸(たかはし ただゆき)
    特任助教 武田 伸一郎(たけだ しんいちろう)
    特任研究員(研究当時) ピエトロ・カラドナ(Pietro Caradonna)
    特任研究員 桂川 美穂(かつらがわ みほ)
    大学院生(研究当時) 峰 海里(みね かいり)

  • 大阪大学 大学院理学研究科
    • 化学専攻
      助教(研究当時) 二宮 和彦(にのみや かずひこ)
      特任研究員 キョウ・イーファン(I-Huan Chiu)
    • 宇宙地球科学専攻
      助教 野田 博文(のだ ひろふみ)
  • 日本原子力研究開発機構(JAEA)
    • 先端基礎研究センター
      研究員 橋本 直(はしもと ただし)
    • 物質科学研究センター
      研究主幹 大澤 崇人(おおさわ たかひと)
  • 東京都立大学 大学院理学研究科 物理学専攻

    客員研究員 竜野 秀行(たつの ひでゆき)
    大学院生 早川 亮大(はやかわ りょうた)
    大学院生 須田 博貴(すだ ひろたか)

  • 立教大学 理学部 物理学科

    准教授 山田 真也(やまだ しんや)
    助教 一戸 悠人(いちのへ ゆうと)

  • カスラー・ブロッセル研究所(フランス)

    教授 ポール・インデリカート(Paul Indelicato)
    研究員 ナンシー・ポール(Nancy Paul)

  • 高エネルギー加速器研究機構(KEK) 物質構造科学研究所

    教授 下村 浩一郎(しもむら こういちろう)
    特別教授 三宅 康博(みやけ やすひろ)
    特別准教授 河村 成肇(かわむら なりとし)
    研究機関講師 パトリック・ストラッサー(Patrick Strasser)
    助教 神田 聡太郎(かんだ そうたろう)
    助教 竹下 聡史(たけした そうし)
    研究員 反保 元伸(たんぽ もとのぶ)

  • 核融合研究所(NIFS) 核融合システム研究系

    准教授 加藤 太治(かとう だいじ)

  • 東北大学 大学院理学研究科 化学専攻

    准教授 木野 康志(きの やすし)
    助教 奥津 賢一(おくつ けんいち)

  • 国際基督教大学 教養学部 アーツ・サイエンス学科

    教授 久保 謙哉(くぼ けんや)

  • 筑波大学 計算科学研究センター

    准教授 トン・ショウミン(Xiao-Min Tong)

  • 宇宙航空研究開発機構(JAXA) 宇宙科学研究所 宇宙物理学研究系

    助教 渡辺 伸(わたなべ しん)

研究支援
本研究は、日本学術振興会(JSPS)科学研究費補助金新学術領域研究(研究領域提案型)「宇宙観測検出器と量子ビームの出会い。新たな応用への架け橋。(領域代表者:高橋忠幸)」「負ミュオンビームによる原子分子物理の精密検証と宇宙物理観測への展開(研究代表者:東俊行)」、同基盤研究(A)「トリウム-229核異性体構造の解明:高精度時計科学の新展開(研究代表者:磯部忠昭)」「超伝導分子検出器を用いた原子分子ダイナミクス研究の革新(研究代表者:岡田信二)」、同若手研究「X線精密分光観測と微細構造の系統探査で探る銀河団プラズマの物理量(研究代表者:一戸 悠人)」「先端中性分子検出器で探る宇宙環境中での負イオンの化学反応(研究代表者:奥村拓馬)」、およびRIKEN Pioneering Projectによる助成を受けて行われました。
